Highsider Relè elettronico a due canali 6-14V

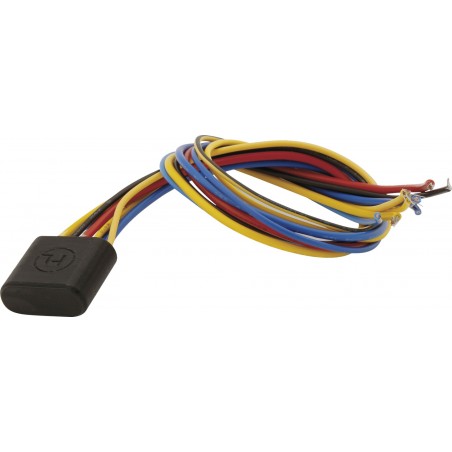

HIGHSIDER Relè elettronico a due canali 6-14V

\REN

Più funzioni del suo predecessore HIGHSIDER Plus - Meno convertitore CB3

\r\code(0144)

La funzione desiderata può essere controllata sia con il più che con il meno. Un doppio relè elettronico con ingressi per tutti i comuni pulsanti o interruttori. Se uno dei due ingressi è collegato a terra o al massimo tramite un interruttore, si attiva l'uscita a 12 V corrispondente. Le uscite possono fornire linee fino a 40 W in funzionamento continuo.

\r\n

I tipici utilizzatori di energia controllati da pulsanti non bloccati (ad es. clacson, anabbaglianti, abbaglianti, ecc.) possono essere controllati da relè a due canali HIGHSIDER.

\r\n

Utilizzando il relè invece di collegare il carico direttamente all'interruttore, è possibile utilizzare cavi di sezione minima e pulsanti a bassa corrente.

\r\a

Vantaggi del prodotto:

\´´Si tratta di un prodotto che ha una sezione di cavo estremamente sottile per il collegamento di pulsanti a bassa corrente

• Sezioni di cavo estremamente sottili per il collegamento dei pulsanti
• Utilizzo di interruttori a bassa corrente nonostante le utenze ad alta corrente
• Durata prolungata degli interruttori
• 2 catene indipendenti
• Dimensioni molto ridotte e peso ridotto
• Prodotto completamente sigillato
• Protezione contro tutti i possibili errori di cablaggio
• Più flessibile delle SMART BOX ALL IN ONE

\r\a

dimensioni :

\r\a

• larghezza : 17 mm
• profondità : 9,5 mm
• altezza: 17 mm
• peso: 9 g

\code(0144)

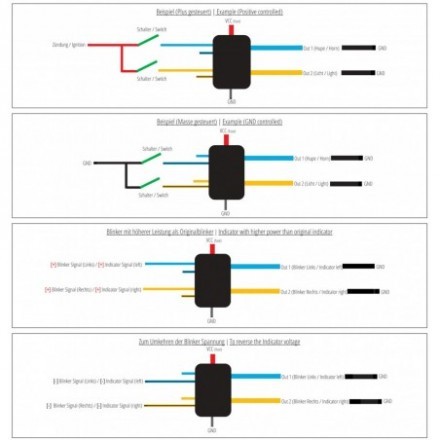

connessioni :

\r\a

• rosso (spesso) = accensione più 12V (+)
• Giallo (spesso) = uscita di lavoro CH2 (+)
• blu (spesso) = uscita di lavoro CH1 (+)
• giallo (sottile) = controllo più segnale CH2
• blu (sottile) = controllo più segnale CH1
• giallo/nero (sottile) = controllo meno segnale CH2
• blu/nero (sottile) = controllo meno segnale CH1
• Potenza massima: 40 Watt

\REN

Fornitura: 1 pezzo
